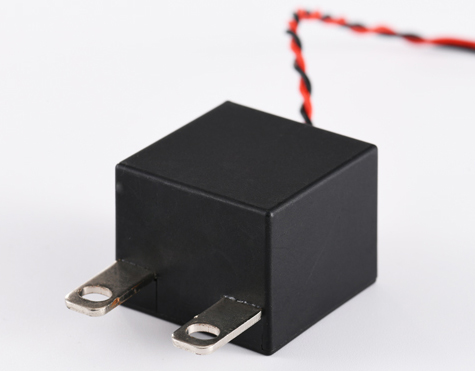

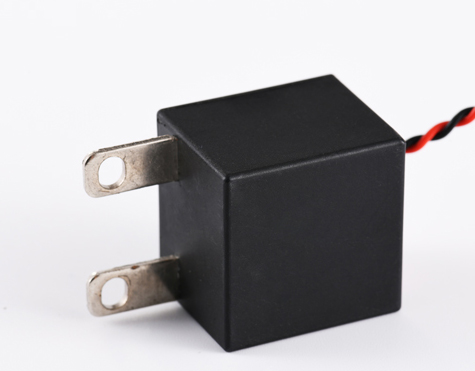

適用范圍

     本規格書適用于 50Hz 的多功能電子式電能表、防竊電表、數顯表等，也可用于電量變送器、遙測遙控數據采集系統、繼電保護等數字儀器、儀表中。

   （1）環境溫度：-40 ℃～ 85 ℃，相對濕度≤ 95%；

   （2）海拔高度：不超過 1000m；

   （3）大氣條件：無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、塵垢及其它腐蝕性、爆炸性介質。

技術要求

       符合 JB/T 10665-2006《微型電流互感器標準》、JJG 313-2010 《測量用電流互感器檢定規程》。

結構要求

       外形精巧美觀，結構靈活多樣，體積小重量輕，絕緣隔離能力強，防潮防震。

主要規格及技術參數

 （1）電氣原理圖：

 （3）電流互感器的規格、技術參數見 表 1；

 （4）外形及安裝尺寸見 圖 1；

 （5）電流互感器的電流誤差（比差）與相位誤差（角差）極限值見 表 2；

 （6）介電強度：一次繞組與二次繞組間工頻電壓 4KV/min，無擊穿、飛弧現象，漏電流＜ 1mA；

 （7）絕緣電阻：一次繞組與二次繞組之間≥ 500MΩ/500Vdc；

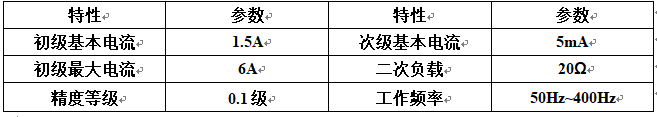

表1

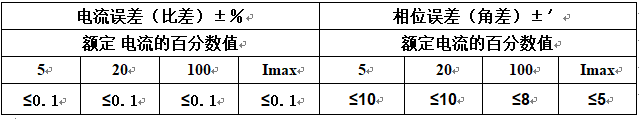

表2

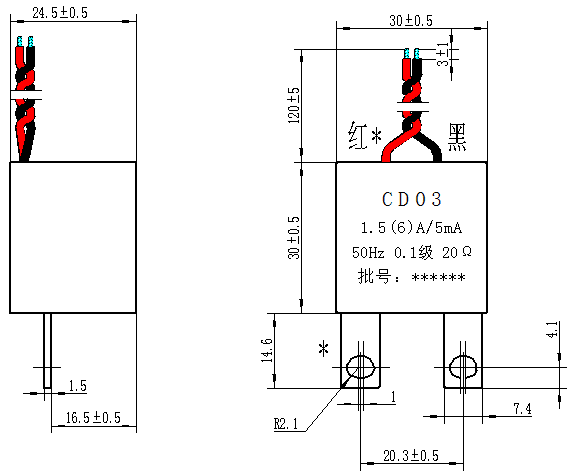

結構尺寸（單位：mm）：圖1
